PEMESANAN WIRE ROPE

Informasi yang diperlukan saat memesan wire rope :

  1. Konstruksi
  2. Core/Hati
  3. Ukuran
  4. Asal
  5. Putaran
  6. Finishing
  7. Quantity

Informasi tambahan/Optonal :

  1. Grade
  2. Lubrikasi



1.KONSTRUKSI

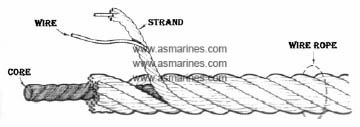

Wire Rope adalah tali baja yang terbuat dari beberapa WIRE yang dipilin membentuk STRAND, lalu beberapa STRAND tersebut dipilin mengelilingi CORE untuk membentuk wire rope.

Wire Rope
Konstruksi menyatakan banyaknya wire dan strand dalam suatu wire rope.
Format konstruksi wire rope : Banyaknya Strand x Banyaknya Wire.

Contoh: Wire Rope 6 x 37 terdiri dari 6 strand yang mengelilingi 1 core dimana masing masing strand terdiri dari 37 wire.

Wire Rope Konstruksi

Semakin banyak jumlah wire didalam strand membuat ukuran individual wire lebih kecil sehingga wire rope lebih flexible, sebaliknya semakin sedikit jumlah wire di dalam strand membuat ukuran wire menjadi lebih besar sehingga wire rope menjadi lebih kaku.

Wire Rope yang flexible mempunyai daya tahan terhadap tekukan yang baik sehingga cocok digunakan pada crane. Wire rope dengan ukuran individual wire yang besar mempunyai ketahanan terhadap gesekan yang baik sehingga sesuai digunakan untuk menari.



2.CORE/HATI

Core wire rope umumnya terdiri dari 3 bahan:
Fiber Core (FC) – tali plastic.
Hemp Core (HC) – tali manila.
Wire Core (IWRC) – kawat baja.

Keuntungan FIBER (FC) atau HENEP CORE (HC) adalah wire rope lebih flexible dan lebih tahan karat. Keuntungan WIRE CORE (IWRC) adalah breaking load yang lebih tinggi.


3.UKURAN

Ukuran diameter wire rope dinyatakan dalam mm atau inch dan dapat diukur menggunakan sigmat. Ilustrasi berikut menunjukkan cara mengukur wire rope yang salah dan benar:

Wire Rope Ukuran

Faktor yang mempengaruhi ukuran wire rope adalah besarnya sheave yang dilalui wire rope dan beban yang akan digerakkan oleh wire rope.

4. ASAL

Saat ini wire rope yang kita stock berasal dari 2 negara: RRT dan Korea. Wire rope Korea menawarkan kualitas yang lebih tinggi dan kualitas yang konsisten.



5. PUTARAN

Putaran menunjukkan arah strand wire rope diputar mengelilingi Core.

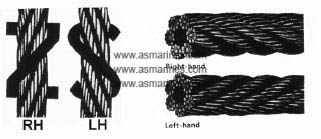

Wire rope strand yang diputar searah jarum jam disebut Putaran Kanan atau Right Hand Regular Lay disingkat (RHRL). Sebaliknya strand yang diputar berlawanan arah jarum jam disebut Putaran Kiri atau Left Hand Regular Lay (LHRL).

Untuk membedakan, wire rope PUTARAN KANAN jika dilihat secara vertikal, sudut pada strand akan membentuk huruf “Z”, sedangkan wire rope PUTARAN KIRI, jika dilihat secara vertikal akan membentuk huruf “S”.
Wire rope putaran



6. FINISHING

2 type finishing wire rope:
- BRIGHT/UNGALVANIS
- GALVANIS

Wire rope galvanis permukaan luarnya berwarna putih karena dilapisi zinc. Keuntungannya lebih tahan karat daripada wire rope ungalvanis. Kerugiannya: harganya lebih mahal. Wire rope ungalvanis keuntungannya lebih murah namun kurang tahan karat dibandingkan wire rope galvanis.

7. QUANTITY

Panjang Wire Rope yang akan digunakan, biasa dinyatakan dalam meter.

8. GRADE

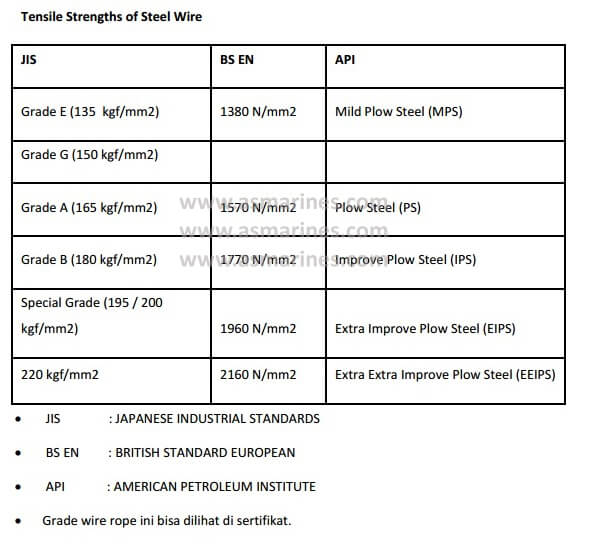

Wire rope diproduksi berdasarkan beberapa grade. Setiap grade memberikan kombinasi tensile strength, kekerasan, ketahanan terhadap gesekan dan tekukan yang berbeda.

Standard industri yang banyak dipakai untuk menentukan grade adalah A.P.I (American Petroleum Institute) dan JIS (Japan Industrial Standard).

Wire rope grade



9. LUBRIKASI

Lubrikasi pada wire rope berfungsi mencegah karat dan mengurangi gesekan antar strand dan wire didalam wire rope sehingga memperpanjang usia.

Empat jenis lubrikasi yang umum:
Dry: tanpa gemuk hanya dilapisi minyak ringan dibagian dalam core dan strand.
A: Gemuk ringan, warna coklat kekuningan biasa diaplikasikan pada wire rope galvanis.
B: Gemuk hitam.
C: Gemuk hitam pekat, memberi proteksi yang baik terhadap karat. Ideal digunakan di laut, konstruksi, dan logging.
